Dreckshage社製しわ取りロール
エコストレッチロール

従来のしわ取りロールの課題点を克服すべく開発された、特許取得済みの新しいしわ取りロールです。
扱いやすく、基材の表面を傷つけることなく安定した拡幅効果を得られるため、各種フィルム、紙、不織布、ゴム、金属箔等幅広い基材に対してご利用いただいております。

このエコストレッチロールは金属箔、不織布、生地、そして各種紙、フイルム等の分野に於いて優れた新規性の機能を有するしわ取りロールです。（特許取得済み）

■ 優れた接触面

大きく滑らかでわずかに湾曲したロール接触面で、表面を傷つけることなく、しわのない拡幅を行います。製品レーン上でのマーキングや相対移動がないため、摩耗が少ないです。

■ ウェブの厚さ

4μm以上または8g/㎡以上のあらゆるウェブを拡幅することが可能です。

■ ウェブ張力

40～767N/m のウェブ張力に対応可能です。

■ 抱き角度

8°～180°の抱き角度まで完全に機能し、どちらの回転方向にも同様に、効果的に拡幅します。

■ 幅広い速度に対応

ESRは最大800m/minまで使用可。振動減衰による完全な静音稼働です。

■ 組立

ESRは、簡単に設置可能な状態で納品されます。追加の駆動装置は必要ありません。

■ ESRの特徴

ロール外周部はストレッチリング（材質：TPE、シリコン）で構成されています。

中心を境にリングを相対方向に並べることで、左右のしわを伸ばし効果を発揮します。

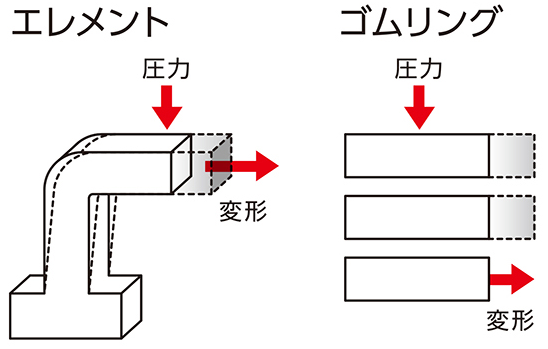

1つのストレッチエレメントは、0.5grという非常に少ない圧力で外に向かって変形します。エレメントが変形し、外側へのストレッチ（しわのばし）効果をもたらします。

■ ESR 仕様一覧

A : 外径	B : 軸径	C : ロール面長（mm）	D : 軸長（mm）	有効長（mm）	タイプ	材質
φ60	φ15	200～800 （100 ピッチ）	ロール面長+100	ロール面長-100	ST	TPE
φ110	φ20	200～1800 （100 ピッチ）				TPE
φ130	φ30	400～2000 （100 ピッチ）				TPE/ シリコン
φ150	φ40	600～2000 （100 ピッチ）				TPE/ シリコン
